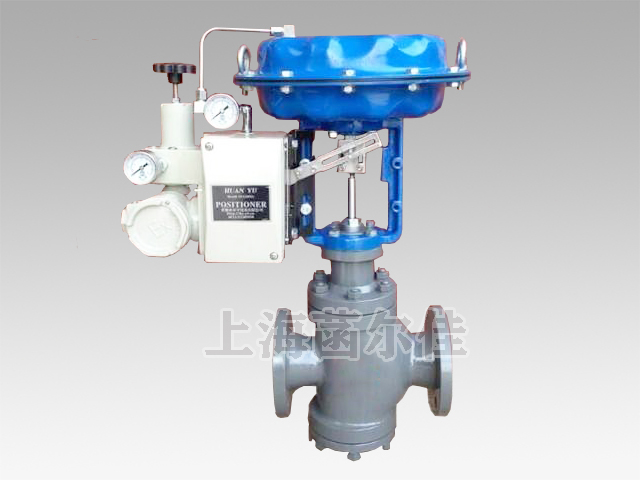

气动双座调节阀，阀体内有两个阀座，流体通过阀芯的上下密封面流出，不平衡力小，是一种平衡式结构，允许使用压差较大，适用于压差大，流量大，泄漏量要求不严格要求的场合，广泛应用于石油、化工、制药、冶金、电站、等工业部门，控制气体、液体、蒸汽等介质。
产品特点
中西结合独特技术双座阀芯平衡分布超大流量合理密封多簧薄膜性能可靠
阀体
阀体形式：直通双座铸造球型阀

公称通径：25~300mm
公称压力：PN1.6、4.0、6.4MPa
连接形式：法兰式按JB78-59、JB79-59
材    料：HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
上阀盖
常温型：-20℃~+200℃
散热型：-40℃~+450℃
压盖形式：螺栓压紧式
填    料:V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管。
阀内组件
阀芯型式：双导向双座柱塞型阀芯
流量特性：线性特性、等百分比特性或快开特性
材    料：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
执行机构
型    式：多弹簧式薄膜执行机构
膜片材料：丁晴橡胶夹增强涤纶织物
弹簧范围：0.02~0.1、0.04~0.20MPa
供气压力：0.14、0.16、0.28MPa
气源接头：M10×1

环境温度：-30~+70℃
阀作用型式：气关式或气开式
附      件：定位器，手轮机构
性   能：（带定位器）
泄漏量：小于额定流量系数Kv的0.5%
基本误差：±1.5%
回      差：1.5%
死    区：0.6%
始终点偏差：±1.5%
可调范围：30:1
